Il calcolo dell'incidenza dell'acciaio nel cemento armato rappresenta un'operazione fondamentale nella stima dei costi di un progetto strutturale. L'acciaio d'armatura incide significativamente sull'importo finale dei lavori, e un errore nella sua quantificazione può generare scostamenti economici importanti.

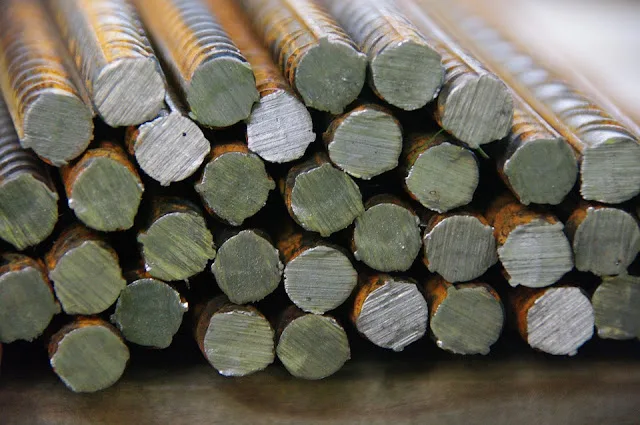

Tondini in acciaio: barre ad aderenza migliorata (foto di horndesign - Fonte: pixabay.com)
Cos'è l'incidenza dell'acciaio nel cemento armato e come calcolarla
Per definire il costo di una struttura si parte dal computo metrico estimativo, un documento in cui le quantità dei materiali e delle lavorazioni vengono moltiplicate per i rispettivi prezzi unitari.
Fra le voci principali è necessario determinare i costi dei getti in calcestruzzo, e per farlo occorre calcolare sia i metri cubi di calcestruzzo, sia i metri quadri di casseforme, sia l'incidenza dell'acciaio nel cemento armato.
Il calcestruzzo armato (c.a.) è il materiale composito ottenuto inglobando nel calcestruzzo un'armatura metallica in barre di acciaio, la cui funzione è assorbire gli sforzi di trazione che il calcestruzzo, da solo, non è in grado di sopportare.
L'incidenza dell'acciaio esprime la quantità di armatura (in kg/m³) necessaria per realizzare un metro cubo di elemento strutturale in c.a. Nella pratica professionale si utilizzano valori medi di riferimento in base alla tipologia di elemento:
- Fondazioni: 80-120 kg/m³
- Muri controterra e pareti interrate: 120-160 kg/m³
- Solai: 150-200 kg/m³
- Travi, pilastri, scale, setti: 200-300 kg/m³
Nota: questi valori sono indicativi e variano in funzione della classe sismica, della luce degli elementi e del progetto strutturale specifico.
Strumenti utili per il calcolo e il cantiere
Che cos'è l'armatura del calcestruzzo armato
All'interno di un elemento in calcestruzzo armato è presente un'armatura metallica che assorbe gli sforzi di trazione. Si crea una collaborazione statica tra il conglomerato e l'acciaio che consente di sfruttare al meglio le caratteristiche di entrambi i materiali.
Una tipica armatura comprende:
- Barre longitudinali (correnti): assorbono gli sforzi di flessione e trazione;
- Barre trasversali (staffe): contrastano il taglio e confinano il nucleo di calcestruzzo;
- Ferri di ripartizione e spilli: completano il sistema di armatura.
I tondini d'acciaio utilizzati nel c.a. sono comunemente chiamati barre ad aderenza migliorata (B450C secondo le NTC 2018), poiché presentano nervature superficiali che garantiscono l'aderenza meccanica con il calcestruzzo.
La normativa di riferimento: EC2 e NTC 2018
L'Eurocodice 2 (EC2) è la norma tecnica europea di riferimento per la progettazione delle strutture in calcestruzzo armato. In Italia, l'EC2 è recepito attraverso le Norme Tecniche per le Costruzioni (NTC 2018), emanate con il D.M. 17 gennaio 2018 e la relativa Circolare applicativa n. 7/2019.
I parametri fondamentali per il calcolo dell'incidenza dell'acciaio sono:
- Densità dell'acciaio: 7.850 kg/m³ (EC2, punto 3.2.2)
- Classe dell'acciaio: B450C (duttile) o B450A, come da NTC 2018, par. 11.3.2
- Copriferro minimo: variabile in funzione della classe di esposizione (EC2, par. 4.4.1)
- Diametro delle barre: influenza il peso unitario (kg/m) e i raggi di curvatura minimi
Dispositivi di protezione per il cantiere
Quanto costa l'acciaio d'armatura
Il costo dell'acciaio per armatura dipende da diversi fattori:
- Tipologia di acciaio: l'acciaio B450C ha un costo superiore rispetto al B450A
- Diametro delle barre: i diametri maggiori hanno un costo al kg leggermente inferiore
- Quantità ordinata: acquisti in grandi lotti consentono economie di scala
- Lavorazione: ferro pre-sagomato in stabilimento costa di più ma riduce i tempi
- Fluttuazioni di mercato: il prezzo dell'acciaio è soggetto a forti oscillazioni
Indicativamente, il costo dell'acciaio lavorato e posato in opera si aggira tra 1,50 e 2,50 EUR/kg, comprensivo di materiale, sagomatura, trasporto e posa. Per un'incidenza media di 150 kg/m³, il costo dell'armatura per metro cubo di calcestruzzo si colloca tra 225 e 375 EUR/m³.
Come calcolare il peso dell'acciaio nel cemento armato: 2 metodi
In qualità di Affiliato Amazon, ricevo un guadagno per ciascun acquisto idoneo.
Metodo 1: Calcolo analitico dalle tavole strutturali
Il metodo più preciso consiste nel conteggiare ogni singola barra dalle tavole esecutive:
- Ricavare dalla distinta ferri il diametro, la lunghezza e la quantità di ogni barra;
- Raggruppare per diametro e sommare le lunghezze totali in metri lineari;
- Moltiplicare per il peso unitario del tondino (es. 0,888 kg/m per Ø12, 1,578 kg/m per Ø16);
- Sommare tutti i pesi per ottenere il totale in kg dell'armatura.
Costo armatura = Peso totale acciaio (kg) × Prezzo unitario (EUR/kg) + Costo manodopera
Metodo 2: Valori tipo di incidenza
In fase di stima preliminare si utilizzano i valori medi. Il calcolo diventa:
Peso acciaio (kg) = Volume calcestruzzo (m³) × Incidenza tipo (kg/m³)
Esempio: trave con volume di getto 2,5 m³ e incidenza tipo 250 kg/m³:
Peso acciaio = 2,5 × 250 = 625 kg
Un metodo rapido per stime di massima
Per stime molto rapide si può assumere un valore medio di circa 100 kg di acciaio per ogni m³ di calcestruzzo armato (0,1 t/m³).
Peso acciaio indicativo = Volume c.a. (m³) × 100 kg/m³
Esempio: struttura con 80 m³ di c.a. totale:
Peso stimato = 80 × 100 = 8.000 kg = 8 tonnellate
Strumenti per la lavorazione del ferro d'armatura
In qualità di Affiliato Amazon, ricevo un guadagno per ciascun acquisto idoneo.
In conclusione
L'incidenza dell'acciaio nel cemento armato è un parametro essenziale per la corretta stima dei costi strutturali:
- In fase preliminare: valori tipo di 100-250 kg/m³ per stime rapide;
- In fase esecutiva: calcolo analitico dalle tavole strutturali per massima precisione;
- Il costo dell'acciaio incide mediamente per il 30-40% sul costo complessivo delle opere in c.a.;
- Normativa di riferimento: NTC 2018 (D.M. 17/01/2018) ed Eurocodice 2;
- Verificare sempre i prezzi aggiornati, soggetti a significative variazioni di mercato.
Approfondisci anche: Come si calcola il peso del calcestruzzo armato.
